地震に強い家

耐震Seismic Resistance

最高ランクの耐震等級。

耐震等級とは

文字通り「地震に耐える」性能をランク付けした等級のことで、耐震等級と呼ばれる、地震に強い家の指標で評価されます。
ノークホームズの耐震等級は最高ランクの3なので地震に強い家です。

これは阪神淡路大震災相当の1.5倍でも倒壊しない程度の耐震性能で、消防署や警察署を新築する際に採用される基準と同等です。

耐震住宅とは

地震に強い家、通称「耐震住宅」とは、地震が発生した際に建物が被るダメージを最小限に抑えるために設計された住宅のことを指します。
耐震住宅は、地震による揺れを吸収し、安定した構造を保つための工夫がされています。
日本は地震が頻繁に発生する国であるため、耐震住宅における性能の高い建物が求められています。

耐震住宅の設計には、耐震補強や適切な基礎設計などの工夫がされており、建築基準法や耐震性能評価法に基づいて建設されています。これにより、地震による被害を最小限に抑えることができるのです。

▼ 等級の目安

阪神・淡路大震災相当の地震でも倒壊しない程度	阪神・淡路大震災相当の1.25倍でも倒壊しない程度	阪神・淡路大震災相当の1.5倍でも倒壊しない程度

Point 1

安心を支える全棟構造計算。

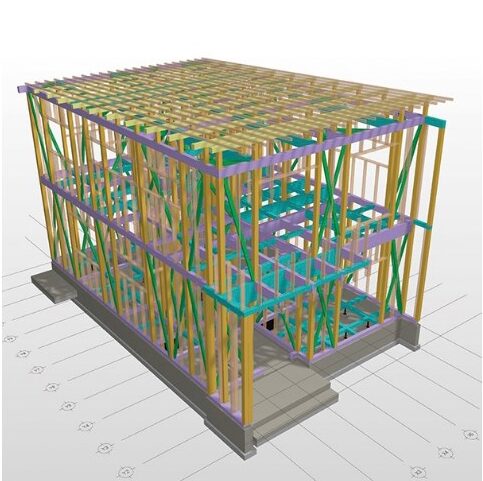

建物の安全性を確認するための計算を「構造計算」といいます。

住宅はそれぞれ立地条件や間取りが異なるので、耐震住宅を建てるには、建物の安全性面を確認するために正確な構造計算が必要です。

じつは木造二階建ての建物は構造計算書の提出義務がありませんが、ノークホームズでは時間や手間がかかっても必ず構造計算を行っています。

構造計算で安全性を確認することで、柱の位置や寸法などを正確に決めるとができ、必要な耐震基準を満たすことができるからです。

Point 2

ジャンボジェット機にも採用される「モノコック構造」

地震に強い家は、目に見えない部分の構造に秘密があります。
モノコック構造は、柱・梁・壁が一体となった、高い強度を実現する構造。荷重がどんな方向からかかっても全体で分散し、特定の箇所に集中して力がかからないようにします。部分的なひずみや狂いが発生しにくく、高い強度を求めるジャンボジェットにも使われている構造で、地震に強い家とされています。

Point 3

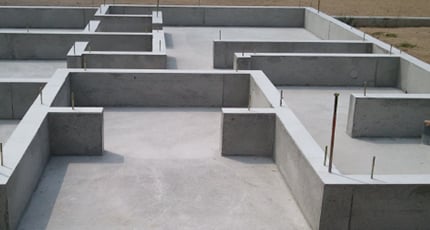

ベタ基礎＋基礎断熱

ノークホームズは、緩いと言われる福井の地盤に対応するため、ベタ基礎を採用しています！

面で建物を支え、湿気を防ぐベタ基礎。

ベタ基礎とは、基礎の立上りだけでなく底板一面が鉄筋コンクリートでできている基礎のことをいいます。
家の荷重を底板全体で受け止め、面で支えられ、地震に強い家になります。

コンクリートで覆うので地面から上がってくる湿気を防ぎ、シロアリも侵入しにくくなります。

またコンクリートは膨張に弱く、そのままだと亀裂が入りやすくなりますが、配筋を渡すことで引張強度を高められ、コンクリートの強度や耐久力を維持できるようになります。

ノークホームズでは、配筋の数や設置場所についても耐震等級3になるように構造計算を行っています。

耐震住宅を建てたいと思われている方は、基礎工事はベタ基礎を選ぶようにしてください。

ベタ基礎の特徴

基礎の立ち上がり部分だけでなく、底板全体が鉄筋コンクリートで構成された基礎です。建物の荷重を底板全体で分散し、面でしっかりと支えます。さらに、地面をコンクリートで覆うことで、地面からの湿気の上昇を防ぎ、シロアリの侵入も抑えられます。

	建築基準法	フラット35S※
基礎立上り部分補強筋	間隔30cm以下	間隔30cm以下	間隔20cm
ベタ基礎底盤の補強筋	径13mm以上	13mm以上	径13mm～19mm (一部W配筋)
ベタ基礎底盤の補強筋	間隔30cm以下	仕様規定による	間隔10～20cm (構造計算による)

※フラット35S＝住宅金融支援機構の基準。

強くて燃えにくい
外壁下地耐力面材

ノークホームズで使用している外壁下地耐力面材「タイガーEXハイパー」は、筋交いとは異なり壁全体で透湿力を受け止めます。膨張・収縮などの寸法変化が小さいため施工後の不具合が生じにくく、屋内外の空気を遮断できるため、気密性・防音性にも優れています。
また、タイガーEXハイパーは木質系耐力面材と比べ、火に強く、燃えにくいのも大きな特徴。万が一の近隣の火災発生時には、炎から柱や梁を守ってくれるので延焼を防ぎ、安全に避難できる時間を確保することができます。また、風などによる近隣からの貰い火でも、燃え移る可能性が低くなります。
さらに透湿性の高さもポイント。壁内部に発生する結露は、土台や柱、壁などを腐食させる原因に。耐力面材の湿気の通しやすさは建物の耐久性を保つ重要な要素です。

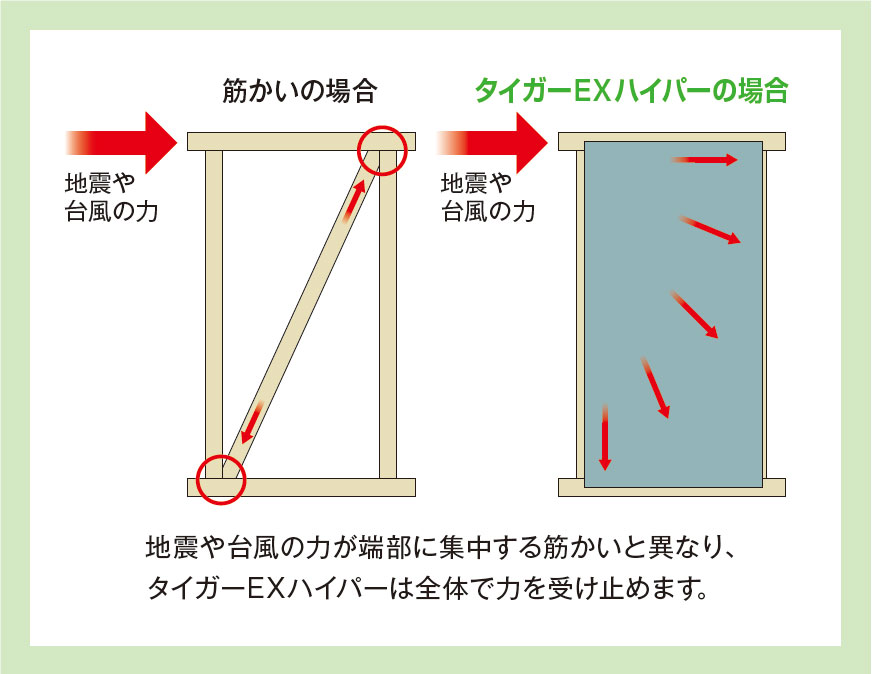

耐震性

壁全体で力を受け止めるため台風や地震に強い家

筋かいは端部のみの固定ですが、タイガー EXハイパーは全面を固定するため、一部にかかる負担が軽減されます。
取り付けはくぎのみです。筋かいと異なり柱・はりの金物と干渉しやすい接合金物を使用しません。

耐火性

タイガーEXハイパーは木質系耐力面材と比べ、火に強く、燃えない建材です。
万が一の近隣の火災発生時には、炎から、内側の柱やはりを守ってくれるので燃え広がりを防ぎ安全に避難できる時間を確保することができます。また、風などによる近隣からの貰い火でも、燃え移る可能性が低くなります。

検証

タイガーEXハイパーと木質系耐力面材のそれぞれの表面を同じ条件で約3分間燃やし、燃えにくさを比較しました。

検証結果

木質系耐力面材は炎を出しながら燃え、裏面まで火が貫通したのに対し、タイガーEXハイパーは炎が出ず、裏面も燃えませんでした。

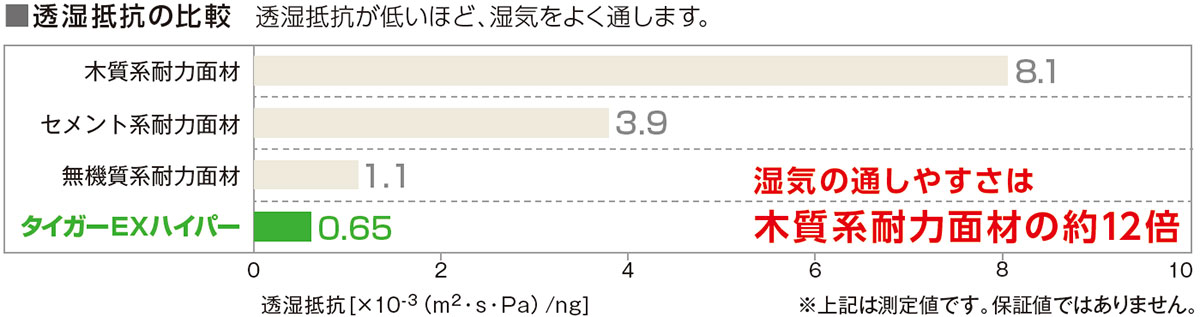

透湿性

壁内部に発生する結臨は、土台や柱、壁などを腐食させる原因となります。耐力面材の湿気の通しやすさ（透湿性）は建物の耐久性を保つ重要なポイントです。

検証

沸騰するお湯を入れた容器の上に各面材でフタをして、その上にガラス製シャーレをかぶせて水蒸気の透過を観察しました。

検証結果

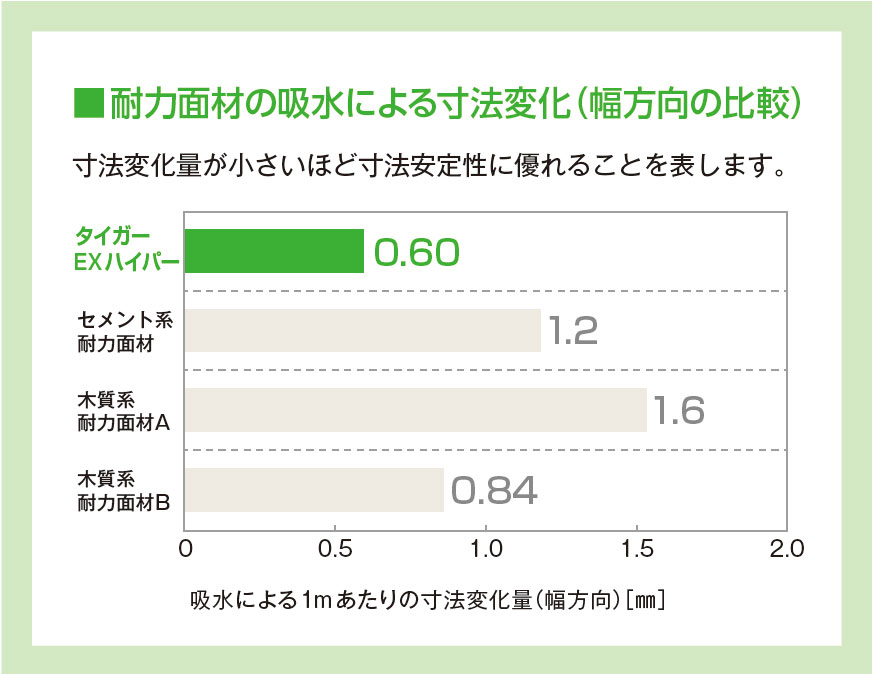

寸法安定性

耐力面材の膨張や収縮による寸法変化が小さく、施工後に不具合が起こりにくいのが特徴です。

吸水による反りや変形などの寸法変化を最小限に抑えるため、耐力面材同士ですき間のない突き合わせ施工が可能。
屋内外への空気の移動を遮断し、優れた気密性と防音性を確保。
火を通さない面材同士の継ぎ目施工により優れた耐火性を発揮。

上記は測定値です。保証値ではありません。

耐震＋制振構造

耐震と制震を兼ね備え、2つの性能の相乗効果で、地震から住まいを守る

住まいを地震から守る上で重要なのが、地震に構造の強さで抵抗する「耐震」と、地震エネルギーを効率よく打ち消して建物の変形・損傷を抑える「制震」をバランスよく組み合わせることです。「Kダンパー」は、耐震と制震を兼ね備えており、2つの性能の相乗効果で、地震から住まいを守ります。

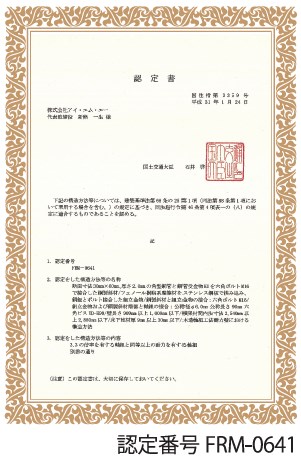

国土交通大臣認定壁倍率3.3倍取得

「Kダンパー」は、壁の強さを表す壁倍率で上位ランクである「3.3倍」に認定されました。

国土交通大臣認定認定番号 FRM-0641

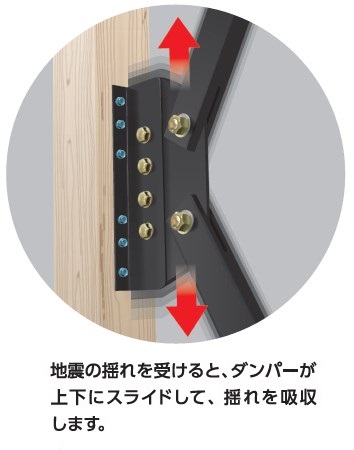

震度7までの揺れを効率よく吸収

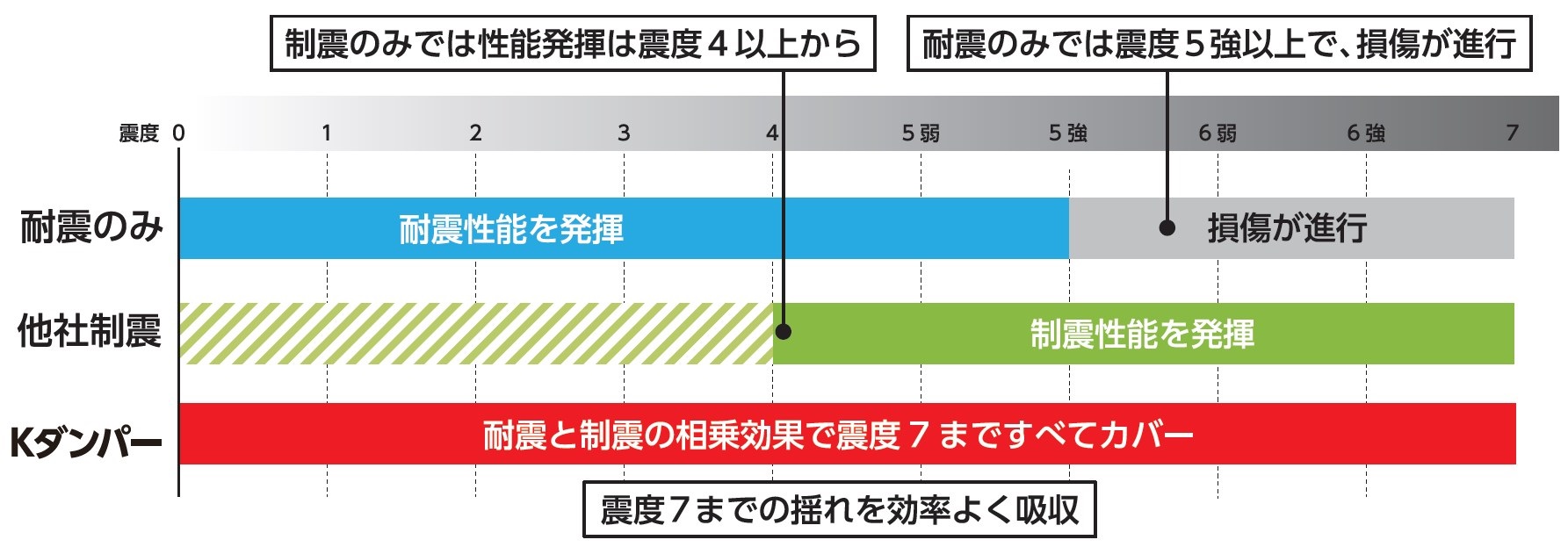

Kダンパーは耐震と制震の相乗効果で震度7まですべてカバー

【東京理科大学名誉教授Kダンパー開発監修井口道雄氏コメント】
Kダンパーは耐震の機能(剛性と耐力で地震の力に抵抗する能力)と制震の機能(振動エネルギーを吸収する能力)の2つの性能を併せ持つ装置で、効率よく地震の揺れを抑える工夫がされている高性能ダンパーです。

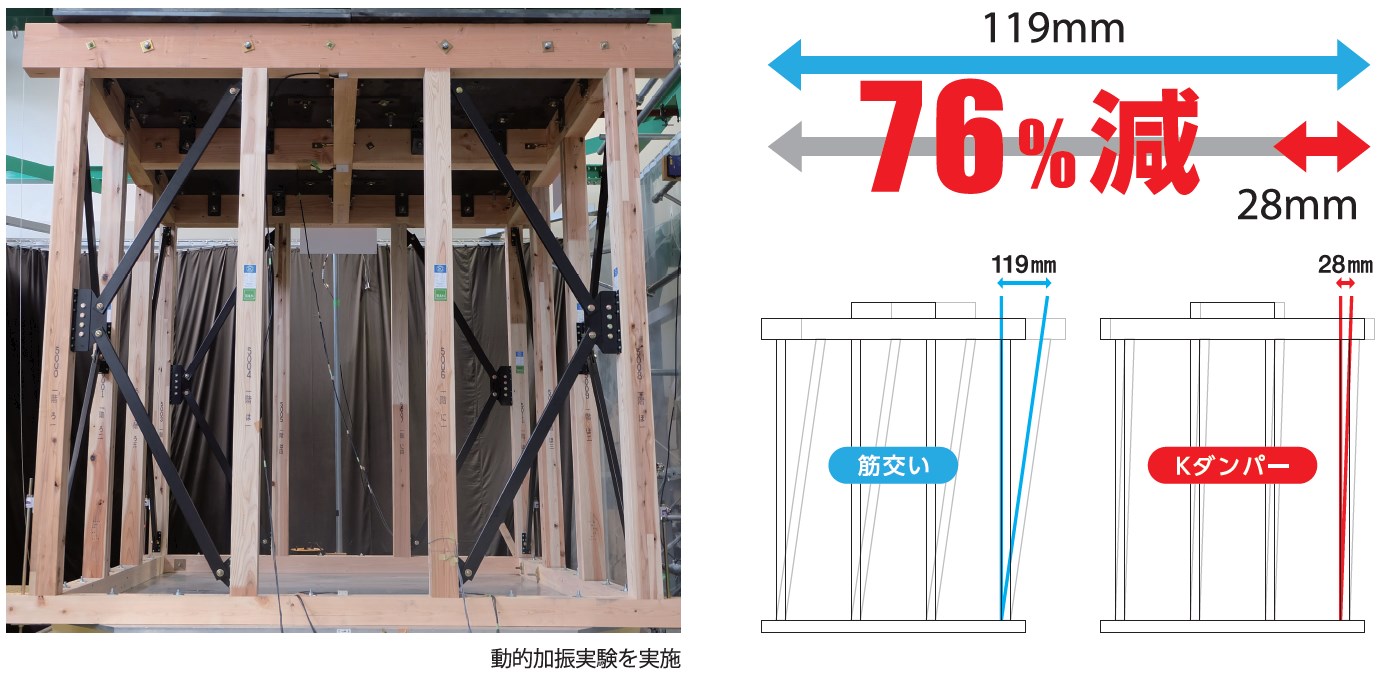

揺れ幅を最大76%※低減

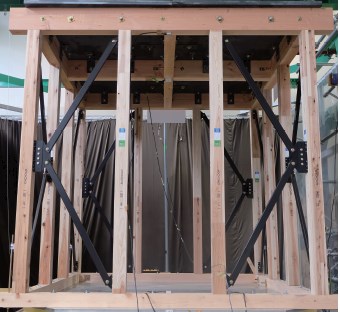

「Kダンパー」と「筋交いのみ」の試験体に、木造住宅に大きな影響を与えやすい阪神大震災と熊本地震を再現した震度7の地震を5回ずつ、合計10回連続して実験を行いました。その結果、「Kダンパー」の試験体は「筋交いのみ」の試験体に比べて、揺れ幅が最大で76%低減しました。
また「筋交いのみ」の試験体は震度7の揺れを1回与えるだけで倒壊レベルに到達しましたが、「Kダンパー」は震度7の揺れを10回与えてもほぼ損傷がありませんでした。「Kダンパー」を設置することで、繰り返しの揺れを抑える性能が高いことが実証されました。
(※実験に基づく数値であり、実際の建物性能を示すものではございません)

Kダンパーは揺れ幅76％低減

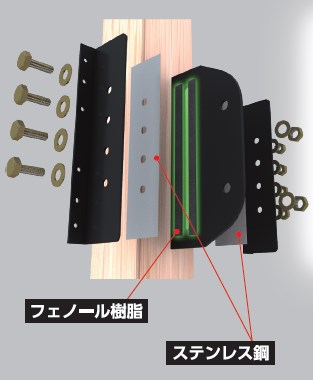

独自開発・フェノール樹脂摩擦材を採用

「Kダンパー」の摩擦材にはフェノール樹脂を採用しています

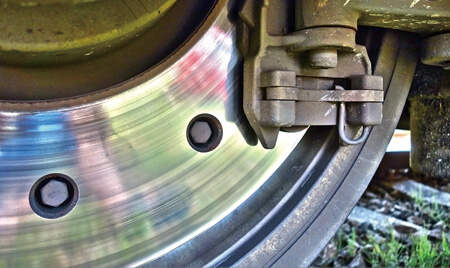

フェノール樹脂とステンレス鋼の摩擦作用で、地震の揺れを吸収します。一般にフェノール樹脂は、鉄道車両のブレーキや自動車のディスクブレーキに使用されており、169年相当の耐久性(※劣化促進試験にて算出)があるため、メンテナンスフリーで性能を発揮し続けます。
また、ダンパーの性能試験で1000回繰り返し加振しても安定した性能を発揮し続けました。

フェノール樹脂とステンレス鋼
